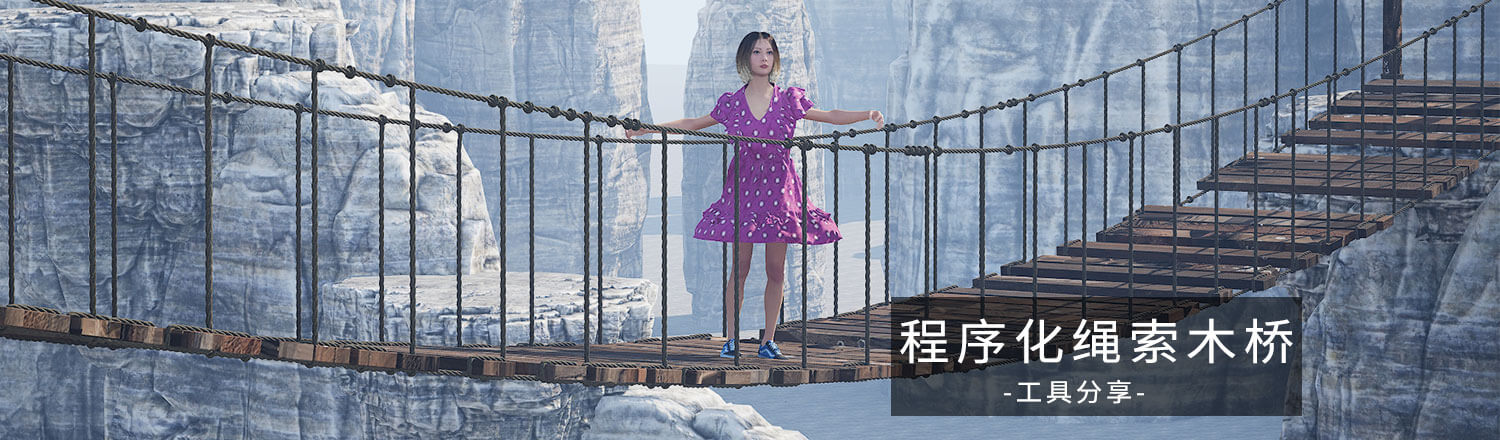

绳索木桥工具DF_rope_bridge(支持动力学交互解算)

工具说明

该工具可以在ue中通过拖动曲线端点的方式生成木桥，另外可以可以设置解算效果，在houdini中可以设置碰撞物体以及断裂位置，适合一些古风峡谷场景的搭建点缀。

视频演示

接口说明

• 接口1：输入曲线，控制桥的起点和终点。
• 接口2：连接一个模型，如果连接柱子的四根绳子的边缘在模型里面，则解算时该绳子与柱子的连接的这个位置将会断开，需要在初始帧放置。
• 接口3：碰撞模型，结算时该模型会影响到桥梁。

参数说明

形态设置

• 整体宽度：整体桥梁的宽度，范围（1-3）
• 整体高度：控制木桩的高度，同时也会影响上面绳子的高度。
• 形态弯曲：控制桥梁初始的下弯形态
• 弯曲强度：对上面弯曲形态的倍增

木板设置

• 木板长度：控制木板前后的长度，范围（0.15-2）
• 木板高度：控制木板的上下厚度，范围（0.07-0.2）
• 木板间隙：木板之间间隔的距离，范围 （0.01-0.3）
• 木板长度随机：木板的长度最大值为1，最小值为1-该值，范围（0-0.7）

木桩设置

• 大木桩半径：控制大木桩的粗细
• 小木桩半径：控制小木桩的粗细
• 小木桩长度：小木桩的长度
• 小木桩宽度：控制小木桩之间的宽度

绳子设置

• 绳子间距：竖向绳子之间的距离
• 绳索解算厚度：绳子在结算时的点的半径。控制解算软硬和自碰撞。.
• 绳结删除比例：绳结的数量占比

剔除设置

• 木板剔除占比：控制木板整体的数量，如果该值是0木板完整平铺在绘制路线上。范围（0-0.95）
• 木板剔除种子：控制木板剔除的种子，不同的种子得到不同位置的木板剔除。
• 绳结剔除占比：控制有多少绳结被删除，如果勾选下面开启绳子删除按钮，那么该参数也会控制连接绳的删除比例。如果该比例设置为0，解算时绳子不会断裂。
• 绳结剔除种子：控制上面绳结剔除的种子，如果如果勾选下面开启绳子删除按钮，那么该参数也会控制连接绳的删除种子。
• 开启绳子删除：如果开启，上下连接的绳子将会根据上面两个参数的设置而删除。

高模设置

• 显示绳索高模：开启后绳索为自身缠绕的高模状态。
• 显示木板高模：勾选则显示有木板的高模有破碎细节
• 开启分割线：沿着木板长度方向生成裂缝，让碎裂更真实。如果使用高模建议开启。
• 分割线扰乱大小：控制裂缝边缘噪波强度
• 木板镂空比例：控制有多少切割碎块被删除掉，值越大删除数量越多。
• 木板镂空种子：控制删除碎块随机值。
• 木桩镂空比例：木桩上有多少碎块被删除掉。
• 木桩镂空种子：木桩删除碎块的随机值。
• 绳子扭曲大小：开启绳子高模情况下，该值越大绳子越扭曲。

解算设置

• 开启模拟：在UE5中开启后可以得到模拟完的效果（配合时间定格）
• 开启木板解算掉落：开启后木板会在第30帧有一个向下的力，让形态更容易脱落绳子。
• 时间定格：定位到该时间帧解算结果
• 重置模拟：重新计算模拟
• 解算子步：控制解算的精度，子步越大解算越精确但速度越慢
• 约束迭代：约束线的迭代次数，控制约束的精度
• 平滑迭代：控制解算形态的平滑效果

风力

• 开启风力：勾选后解算时会有风的作用
• 风速：xyz每个方向的风的大小
• 扰乱：扰乱的强度，破除风的方向一致性。
